vga是什么接口，vga是什么意思？vga详细介绍

VGA是什么意思？（Video Graphics Array）视频图形阵列，是IBM在1987年推出的一种视频传输标准，具有分辨率高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的应用。VGA接口是电脑采用VGA标准输出数据的专用接口。VGA接口共有15针，分成3排，每排5个孔，显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。

在VGA规范中规定VGA信号线最长15米。这是由于VGA传输的是模拟视频信号，容易受到干扰，当信号传输距离超过15米时，VGA信号质量会严重下降。CRT显示器是工作在模拟信号状态的，非常容易受到干扰，音箱等带磁性东西放在显示器旁边时，显示器会出现波纹就是这个原因。

VGA接口共15根针，其对应针脚接口定义为：1 红基色，2 绿基色，3 蓝基色，4 地址码，5 自测试 ( 各家定义不同 )，6 红地(红线的屏蔽线)，7 绿地(绿线的屏蔽线)，8 蓝地(蓝线的屏蔽线)，9 保留 ( 各家定义不同 )，10 数字地，11 地址码，12 地址码，13 行同步，4 场同步，15 地址码 ( 各家定义不同 )。如下图所示：

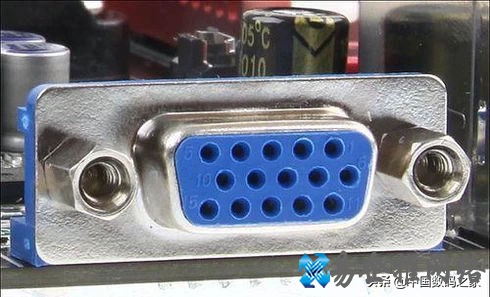

对应母座的针脚定义，第一行从右向左依次是1到，5，第二行从右向左依次是6到10，第三行从右向左依次是11到15。针脚数以及各脚定义如下图所示：

VGA母头与公头针脚一一对应关系，如下图所示：

从上图看到15个针脚并不是全部使用，并且红绿蓝三色都有接地。因此VGA线规有3+2线，3+4线，3+6线，3+9线等多种规格。所谓的3+几就是VGA线的芯数（屏蔽线678针不计算在内），3代表了红绿蓝三条颜色的数据线。

3+2线：红、绿 、蓝 、行同步、场同步对应针脚1、2、3 、13、14。

3+4线：红、绿 、蓝 、行同步、场同步、数字地、地址码对应针脚1、2、3 、13、14、10、11。

3+6线：红、绿 、蓝 、行同步、场同步、数字地、地址码2根、地址码ID对应针脚1、2、3 、13、14、10、11、12、4。

3+9线是所有的所有的针脚全部接线使用。注意以上的3+几，都没有包含红绿蓝三根接地线。

以上就是VGA接口的详细定义和接线方法。
